全灌浆套筒施工工艺

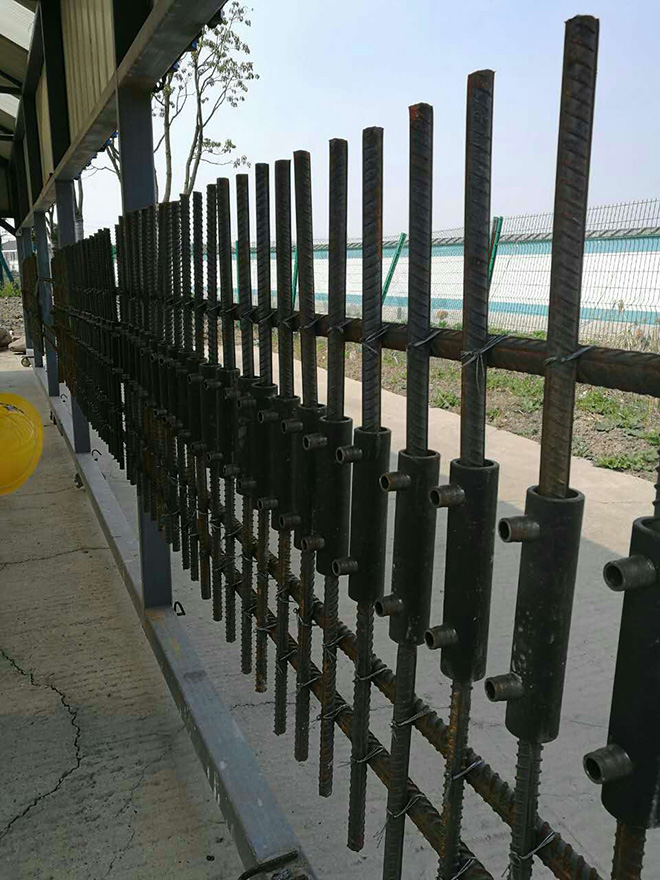

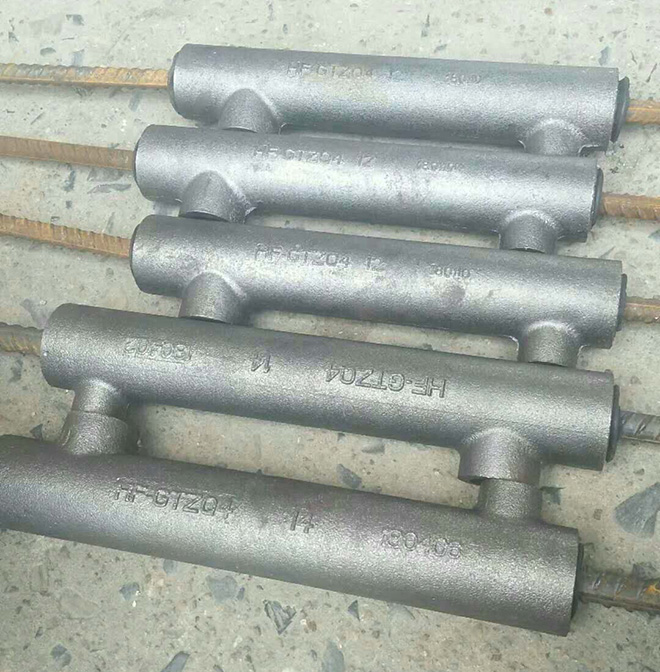

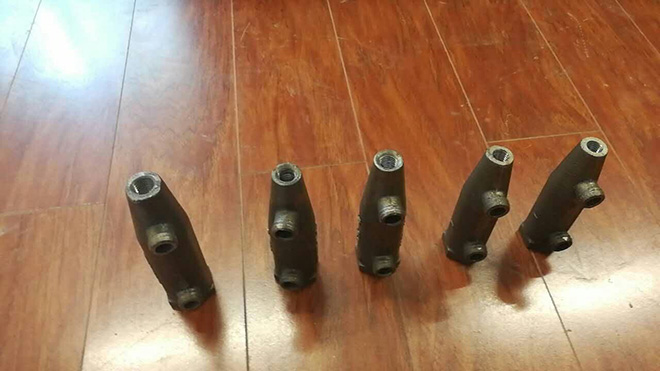

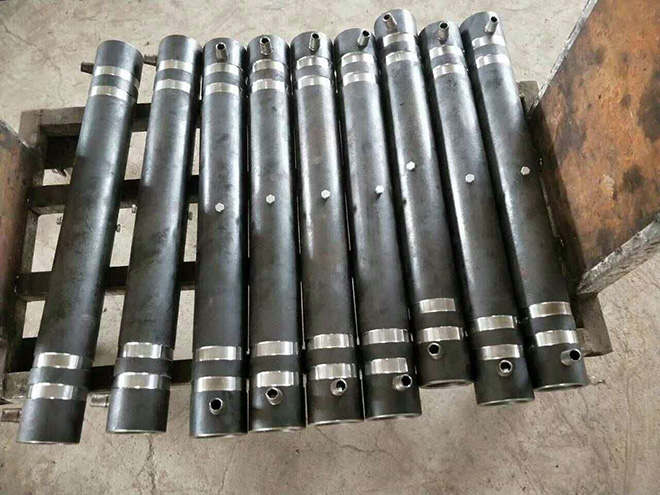

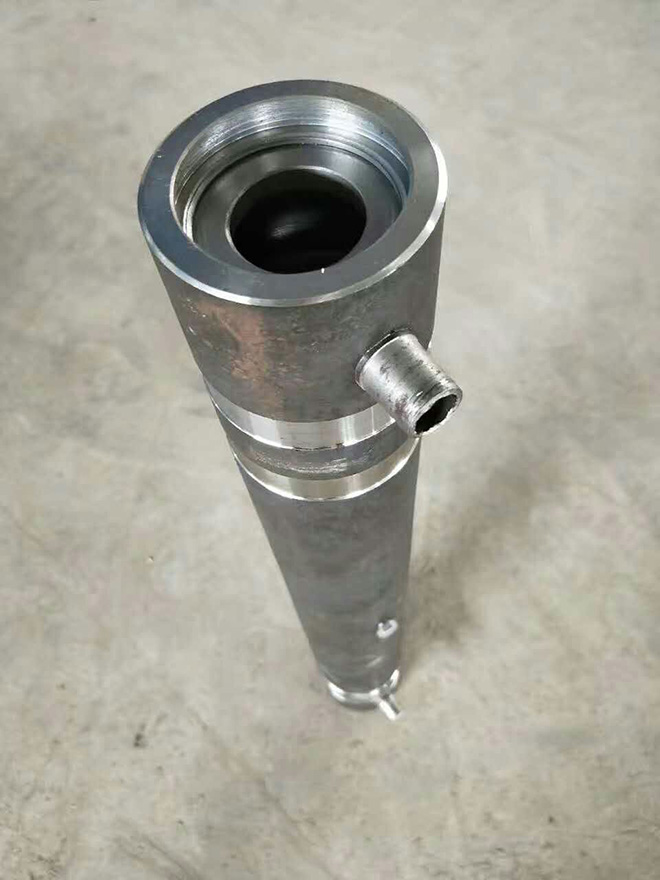

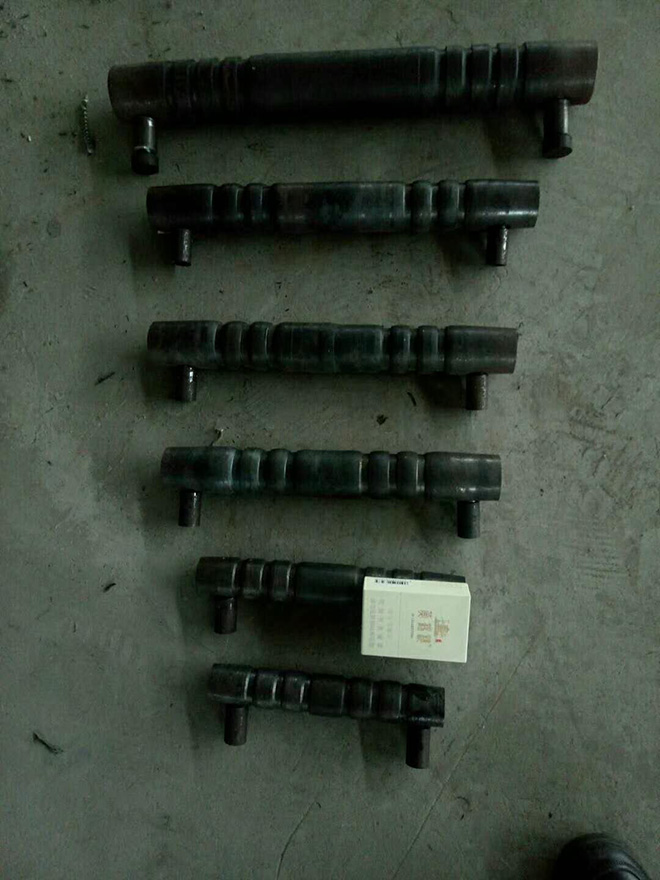

一、含义:全灌浆连接是两端钢筋均通过灌浆料与套筒进行的连接。所用套筒为+CTH+系列灌浆连接套筒,简称灌浆套筒。
![image.png image.png](http://chinataotong.com/uploadfile/201809/2018092615379541055472089.png)
二、适用范围:其适用性广,是目前使用广泛的一类套筒灌浆接头形式。一般用于预制框架梁主筋的连接。全灌浆连接目前可连接 HRB335 和 HRB400 带肋钢筋,连接钢筋直径范围为φ16mm~φ40mm。
![image.png image.png](http://chinataotong.com/uploadfile/201809/2018092615379541065445408.png)
三、工艺流程图:
![image.png image.png](http://chinataotong.com/uploadfile/201809/2018092615379541066775421.png)
1、做标及装套筒:1)用记号笔做连接钢筋插入深度标记;2)将套筒全部套入一侧预制梁的连接钢筋上。
2、构件吊装固定:构件按安装要求吊装到位后固定。
3、套筒就位:吊装后,+检查两侧构件伸出的待连接钢筋对正,偏差不得大于±5mm;且两钢筋相距间隙不得大于+30mm。将套筒按标记移至两对接钢筋中间。
![image.png image.png](http://chinataotong.com/uploadfile/201809/2018092615379541065871855.png)
1、灌浆料制备及灌浆料检验:检验流动度和现场强度
2、灌浆连接:
1)灌浆孔出浆孔检查(灌浆孔和出浆孔内有无影响砂浆流动的杂物,确保孔路畅通);
2)灌浆;
3)接头充盈度检验(灌浆料凝固后,检查灌浆口、排浆口处,凝固的灌浆料上表面应高于套筒上缘);
4)灌浆施工记录
![image.png image.png](http://chinataotong.com/uploadfile/201809/2018092615379541077016864.png)
3、灌浆后节点保护:灌浆后灌浆料同条件试块强度达到35MPa(特殊灌浆料1-3天)后方可进入下后续施工。灌浆后24小时内不得使构件和关键层受到震动、碰撞。

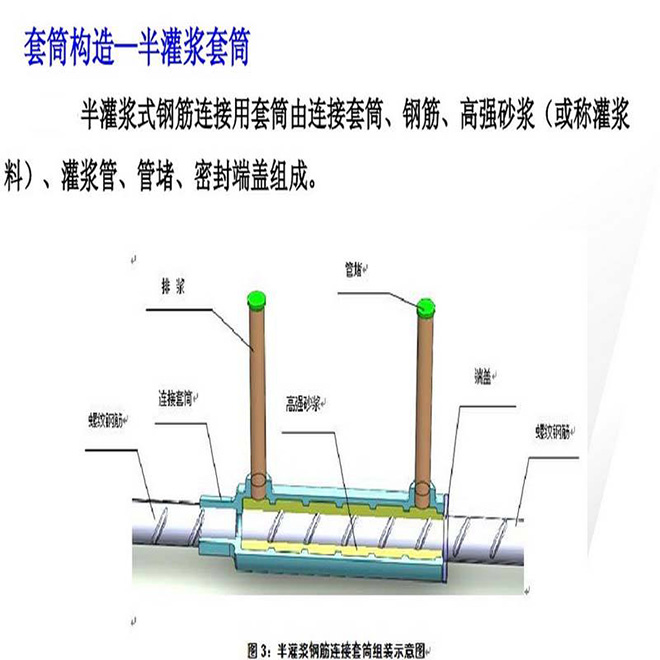

四、受力机理以及破坏机制+钢筋→钢筋与灌浆料接触面→灌浆料→灌浆料与套筒接触面→套筒+钢筋受拉时,拉力P通过钢筋一灌浆料结合面的黏结作用传递给灌浆料,灌浆料再通过其与套筒内壁结合面的黏结作用传递给套筒。
